| Pozostałe parametry |

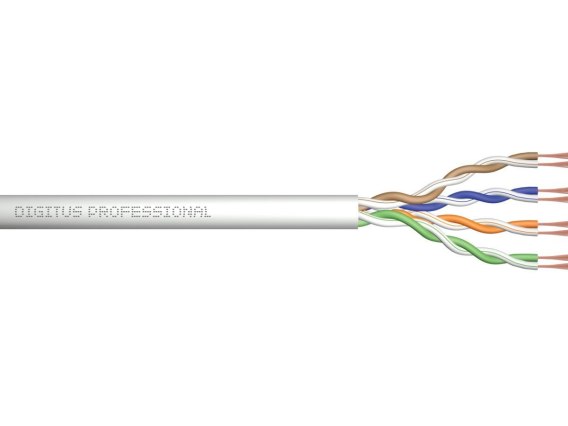

- Właściwości fizyczne:
- Przewód: Goły drut miedziany
- Izolacja: Polietylen
- Liczba wszystkich izolowanych przewodów: 8, skręcone w 4 parach
- Kod barwny: niebieski-biały, pomarańczowy-biały, zielony-biały, brązowy-biały
- Powłoka zewnętrzna: PCW
- Grubość płaszcza zewnętrznego: 0,5 mm nominalnie
- Właściwości mechaniczne:
- Obciążenie rozciągające: 150 N maks.
- Promień gięcia dynamicznego: 8x AD mm min.
- Statyczny promień gięcia: 4x AD mm min.
- Zakres temperatur podczas transportu i składowania: -20 °C do +75 °C
- Zakres temperatury roboczej: -20 °C do +60 °C
- Zakres temperatur przy instalacji: 0°C do +50 °C
- Średnica zewnętrzna pasa: 5,0 mm nominalnie
- Właściwości elektryczne:
- Średnia impedancja: 1005 omów przy1-100 MHz
- Pojemność: 40 pF/m nominalnie @ 800 Hz
- Asymetria pojemności (para uziemienie): 1,5 pF/m maks. @ 1 kHz
- Rezystancja izolacji: 5 gigaomów x km min.
- Rezystancja pętli: 147 omy/km maks. (2% maks. asymetrii rezystancyjnej)
- Napięcie robocze: 72 V DC maks.
- Tłumienność wtrąceniowa: 40 dB
- Opóźnienie fazowe: 535 nS/100 m maks.
- Opóźnienie propagacji sygnału: 20 nS/100 m maks.
- NVP: 69%
|
