Płyta główna AMD A520 z rozwiązaniem Pure Digital VRM, wysokiej jakości dźwiękiem, kartą sieciową GIGABYTE Gaming LAN z zarządzaniem przepustowością, PCIe 3.0 x4 M.2, dwuzakresową kartą Wi-Fi Intel 802.11ac, RGB FUSION 2.0, Smart Fan 5, Q-Flash Plus
| Informacje o produkcie |
| Model |

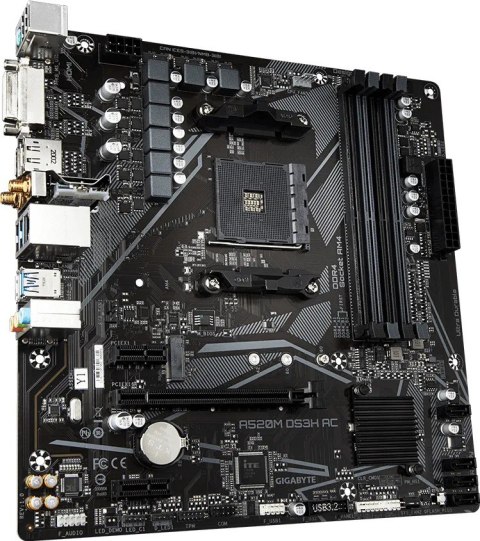

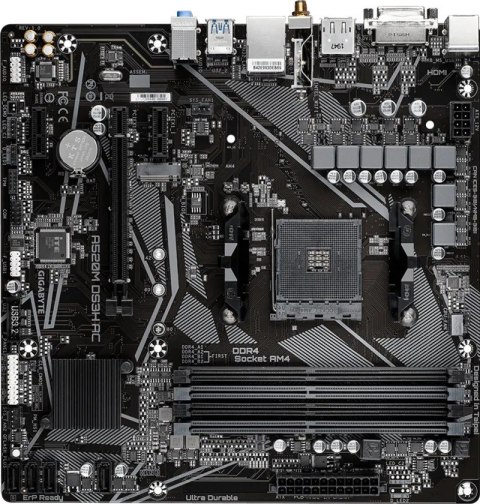

A520M DS3H AC
|
| Gniazdo procesora |
Socket AM4 |
| Rodzina procesora |
AMD Ryzen 9
AMD Ryzen 7
AMD Ryzen 5 |
| Zintegrowany procesor |
Nie |
| Producent chipsetu |
AMD |
| Chipset |
AMD A520
|
| Rodzaj pamięci |
DDR4 |
| Liczba gniazd DDR4 |
4 |
| Częstotliwość szyny pamięci |
133 MHz
2133 MHz
2400 MHz
2667 MHz
4400 MHz
4000 MHz
3300 MHz
3866 MHz
3800 MHz
4600 MHz
3333 MHz
3400 MHz
3466 MHz
3600 MHz
3733 MHz
2933 MHz
3200 MHz
4733 MHz |
| Maks. wielkość pamięci |
128 GB |
| Gniazda rozszerzeń |
1 x M.2
1 x PCIe x 16
2 x PCIe x 1
1 x PCIe 3.0 x 16 |
| Maksymalna ilość urządzeń SATA |
4 |
| RAID |
Tak |
| Szczegółowe dane o interfejsach dysków/napędów |
- Złącza rozszerzeń
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x16
- Chipset:
- 2 x PCI Express x1 slots, supporting PCIe 3.0 (PCIEX1_1, PCIEX1_2)
- Złącza SATA
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 2242/2260/2280 SATA and PCIe 3.0 x4/x2 SSD support)
- Chipset:
- 4 x SATA 6Gb/s connectors
- Support for RAID 0, RAID 1, and RAID 10
|
| Grafika |
Zintegrowany procesor graficzny:
- 1 x port DVI-D, obsługujący maksymalną rozdzielczość 1920x1200@60 Hz
* Port DVI-D nie obsługuje połączenia D-Sub przez adapter.
- 1 x DisplayPort, obsługujący maksymalną rozdzielczość 5120x2880@60 Hz
* Obsługa DisplayPort w wersji 1.4, HDCP 2.3 i HDR.
- 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa HDMI w wersji 2.1, HDCP 2.3 i HDR.
- Obsługa do 3 wyświetlaczy jednocześnie
- Maksymalna pamięć współdzielona: 16 GB
|
| Karta dźwiękowa |
- Realtek Audio CODEC
- High Definition Audio
- 2/4/5.1/7.1-channel
|
| Interfejs sieciowy |
Wi-Fi 802.11a/b/g/n/ac
1 x 10/100/1000 Mbit/s
Bluetooth
LAN
- Realtek GbE LAN chip (1 Gbps/100 Mbps)
Wireless Communication module
- Intel Dual Band Wireless-AC 3168 (For PCB rev. 1.0, 1.2, 1.3)
- WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
- BLUETOOTH 4.2
- Support for 11ac wireless standard
- Intel Wireless-AC 9260 (For PCB rev. 1.1)
- WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
- BLUETOOTH 5.1
- Support for 11ac 160MHz wireless standard
- AzureWave Wi-Fi AW-CB304NF (Realtek RTL8821CE) (For PCB rev. 1.4)
- WIFI 802.11a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band
- BLUETOOTH 5.0
- Support for 11ac wireless standard
|
| Porty USB na tylnym panelu |
6 |
| Porty USB do wyprowadzenia z płyty |
4 |
| Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1 |
6 |
| FireWire (IEEE 1394) |
Nie |
| Port / Złącze COM |
Tak |
| Port / Złącze LPT |
Nie |

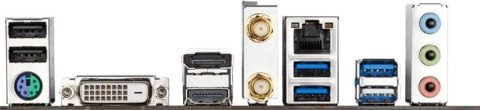

| Złącza zewnętrzne |
4 x USB 3.2 Gen 1 Type-A
1 x MIC (różowy / microphone)
1 x RJ-45
2 x USB 2.0
1 x PS/2 Klawiatura/Mysz Combo
1 x DisplayPort
1 x DVI-D
1 x HDMI
1 x Line In (błękitny)
1 x Line Out (zielony / headphones)
2 x SMA |
| Złącza dostępne na płycie |
1 x M.2
4 x SATA III 6Gb/s
1 x Taśma LED RGB
1 x System panel (front)
1 x Przedni panel audio
1 x Zworka Clear CMOS
1 x Przycisk Q-Flash Plus
1 x USB 2.0/1.1
1 x Adresowalna dioda LED
1 x Port szeregowy (COM)
1 x USB 3.2 Gen 1 Type-A
1 x 4pin wentylator procesora
2 x 4pin wentylator obudowy
1 x 8pin 12V zasilanie
1 x 24pin ATX zasilanie
1 x TPM |
| Funkcje specjalne |
- Support for APP Center
- @BIOS
- EasyTune
- RGB Fusion
- Smart Backup
- System Information Viewer
- Support for Q-Flash Plus
- Support for Q-Flash
|
| Bios |
- 1 x 128 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
|
| Format płyty |
micro ATX |
| Wymiary |
24.4 cm x 24.4 cm
|
| Obsługiwane systemy operacyjne |
Windows 11
Windows 10 |
| Oprogramowanie |
- Norton Internet Security (OEM version)
- LAN bandwidth management software
|
